Датчик диоксида хлора DCL

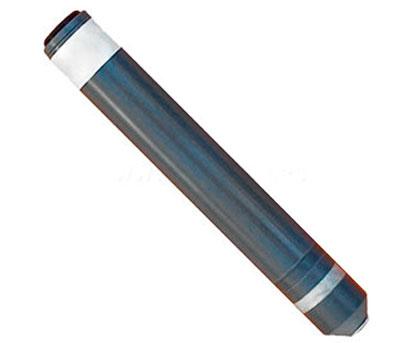

Комбинированный датчик диоксида хлора SONDA DCL

Датчик не совместим с наличием поверхностно-активных веществ (ПАВ).

Диапазон измерений:

• 0÷2 ppm
• 0÷20 ppm

Комбинированный датчик диоксида хлора SONDA DCL для измерения диоксида хлора в воде, поставляется с электролитом, используется в автоматических станциях обработки воды Etatron. Для точных показания рабочее значение уровня рН должно оставаться неизменным. Датчик нельзя использовать в воде с поверхностно-активными веществами (ПАВ), флокулянтом. Соединительный кабель в комплект не входит.

Конструкция и работа амперометрического (потенциостатического) датчика закрытого типа SONDA DCL представляет собой закрытую гальваническую ячейку (подобие батарейки), в которой есть катод (из золота или платины) и анод (серебряный или медный). Для автоматической температурной компенсации показаний электродов, встроен датчик температуры жидкости. Ячейка заполнена электролитом и отделена от измеряемой среды мембраной, которая предотвращает потерю электролита и пропускает только необходимы для замера состав измеряемой жидкости, также является фильтром от не нужных и вредных примесей. Всё, что пропускает мембрана - является источником генерации тока на электродах датчика. Отфильтрованный мембранной состав попадает в заполняющий датчик электролит, где разлагается на катоде. Образовавшиеся ионы поступают на анод, где происходит их окисление - возникает ток, пропорциональный концентрации определяемого вещества в воде, уровень которого и было необходимо замерить. В корпус встроена микросхема которая обрабатывает ток идущий от электродов и встроенного датчика температуры, преобразует в напряжение (потенциал) подходящее для обработки котроллером дозации реагентов

Технические характеристики датчика диоксида хлора SONDA DCL:

• Тип датчика - CD4N
• Диапазон измерений 0-2 ppm (0-2 мг/л), 0-20 ppm (0-20 мг/л)
• Измерение диоксида хлора в диапазоне 1 – 14 рН
• Максимальная температура работы - 45 градусов
• Рабочий поток 30-40 л/час
• Max. противодавление в системе - 1 бар
• Автоматическая температурная компенсация - есть

Наименование	Тип	Артикул	Цена c НДС, (€)
Датчик диоксида хлора SONDA DCL, 0-2 ppm	CD4N	ASO0003102	1554
Датчик диоксида хлора SONDA DCL, 0-20 ppm	CD4H	ASO0003101	1554
Датчик диоксида хлора SONDA DCL, 0-2 ppm 8 бар - 70ºС		ASO0003103	2873

---

Внимание! Соединительный кабель в комплект не входит.



Подключение датчика диоксида хлора DCL

Для подключения датчика диоксида хлора DCL к анализаторам жидкости используется специальный соединительный кабель с комбинированными штекерами.

Подключение происходит согласно нижеприведенной схеме:

Соединительный кабель для диоксида хлора DCL не входит в комплект поставки датчика хлора. Соединительный кабель приобретается отдельно.

Первое подключение датчика диоксида хлора DCL
