Автоматическая станция обработки воды POOL TOP GUARD PH/RX/CL/T

Автоматическая система пропорционального дозирования и контроля POOL TOP GUARD PH/RX/CL/T

POOL TOP GUARD PH/RX/CL/T - профессиональная система дозирования и контроля уровней 4 показателей PH, RedOx и CL (концентрации свободного хлора в воде), T для плавательных бассейнов.

Система дозирования управляется по датчику потока жидкости, при отсутствии потока система переходит в режим ожидания.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА: контроллер нового поколения eSELECT M3 с цветным ЖК-дисплеем 4”, русифицированное меню, широкий выбор дополнительных настроек, легкодоступная проточная обвязка для проведения сервисного обслуживания.

Автоматическая станция обработки воды POOL TOP GUARD PH/RX/CL/T поставляется смонтированной на химстойкой пластиковой панели (900х600х8 мм), в полном комплекте, готовом к монтажу и пусконаладке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• В основе системы – контроллер нового поколения eSELECT M3, с тремя независимыми параметрами pH/RX/Cl, с универсальным входным напряжением 100-240V; пропорциональные насосы-дозаторы серии DLX и потенциостатический датчик свободного хлора SONDA CL.
• Задержка дозирования при включении системы.
• Сигнализация датчика уровня или датчика потока.
• Настройка аварийной сигнализации по предельным концентрациям уровней рН/Cl (MIN/MAX).
• Режим дозирования: пропорциональный PROP.
• Поддержка датчика температуры PT100.
• Автоматическая температурная компенсация pH.
• Производительность насосов: PH: 5 л/ч; Cl: 15 л/ч.
• Диапазоны измерений: 0-14 рН; -1000+1400 mV; хлор 0-2 или 0-20 ppm (мг/л), 0-100 °С.
• Разрешение дисплея: 0,01 рН; 1 mV; 0,01 ppm; 0,1°С.
• Выход ON/OFF (бесконтактное реле) аварийной сигнализации.
• Встроенный электронный журнал учета изменения измеряемых параметров (опция).
• Выход RS 232 (RS 485 через адаптер – опция) для ПК.
• ПО для управления через ПК (опция).
• Класс пылевлагозащиты контроллера и насосов: IP65.
• Легкодоступная проточная обвязка для проведения сервисного обслуживания.
• Два независимых выхода ON/OFF (бесконтактное реле) на каждый измеряемый параметр.
• Два независимых выхода 4-20 mA на каждую Точку Уставки.
• Электронные часы (время, дата), таймер.
• Электронная блокировка произведенных настроек.
• Три программируемых выхода ON/OFF (бесконтактное реле) для подключения насоса для дозирования флокулянта или установки «шокового» хлорирования по таймеру.
• Русифицированное меню.

Тип	Производительность, л/час	Давление, бар	pH	RX	CL	Цена без НДС, (€)
POOL TOP GUARD PH/RX/CL/T	5 15	7 4	0…14	-1000 +1400 мВ	0÷2 ppm 0÷20 ppm	4551

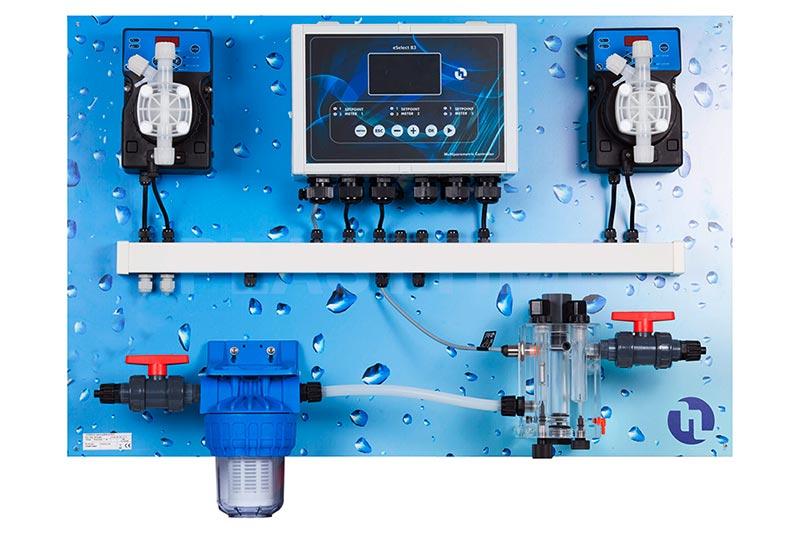

Внешний вид станции обработки воды POOL TOP GUARD PH/RX/CL/T:



Основные габаритные и установочные размеры станции обработки воды POOL TOP GUARD PH/RX/CL/T:

Комплектация станции обработки воды POOL TOP GUARD PH/RX/CL/T:

Станция обработки воды POOL TOP GUARD PH/RX/CL/T поставляется смонтированной на химически стойкой пластиковой панели размером 900х600х8мм, в полном комплекте, готовом к монтажу и пусконаладке.

Состав системы дозирования POOL TOP GUARD PH/RX/CL/T PANEL

1. Монтажная панель размером 900х600х8 мм – 1 шт.;
2. Дозирующий насос DLX CC/M 5-7 230V (для показателя pH) - 1 шт.;
3. Анализатор жидкости AG SELECT B3 – 1шт;
4. Дозирующий насос DLX CC/M 15-4 230V (для показателя Cl) - 1 шт;
5. Датчик уровня реагента с кабелем 2 м.– 2 шт.;
6. Держатель датчика PH-RX-CL (FS) c монтажным комплектом -1шт.;
7. Зажимная муфта электрического кабеля + кабель (анализатор жидкости);
8. Зажимная муфта электрического кабеля + кабель (дозирующие насосы);
9. Датчик уровня PH, длина кабеля 0,5 м – 1 шт.;
10. Датчик уровня RX, длина кабеля 0,5 м – 1 шт.;
11. Датчик хлора SONDA CL, 0-2 ppm. FOC/FIC или датчик хлора SONDA CL, 0-20 ppm. FOC/FIC– 1 шт.;
12. Переход 3/8’’ на шланг 10х14 – 2 шт.;
13. Шланг байпасной линии, 10х14, ПВХ, (бухта - 10 м.п.) – 1шт.;
14. Соединительный кабель 0,7м для датчика SONDA CL – 1шт.;
15. Раствор для калибровки PH 9, 55 мл – 1 шт.;
16. Раствор для калибровки PH 7, 55 мл – 1 шт.;
17. Раствор для калибровки PH 650mV, 55 мл – 1 шт.;
18. Датчик температуры РТ100 – 1;
19. Шланг забора реагента длиной 2 м.п., 4х6, ПВХ - 2 шт.;
20. Клапан забора реагента - 2 шт.;
21. Клапан впрыска реагента 3/8”- 2 шт;
22. Шланг сброса реагента длиной 2 м.п., 4х6, ПЭ - 2 шт.;
23. Дюбель+винт крепления панели на стену – 4 шт.;
24. Комплект инструкций по установке и обслуживанию - 1шт.;
25.

---
